Структурированные гетерогенные сети Ethernet

Совместное существование различных сетевых технологий (коаксиальный кабель, витая пара(10,100 и 1000 Мбит/с)) ставит задачу их совместного использования в одной сети. Для этой цели используется новый тип сетевых устройств – коммутаторы (Switch Ethernet).

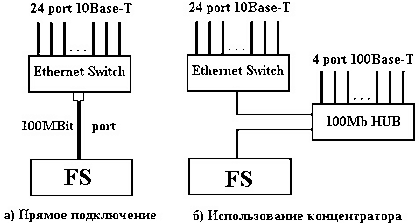

Прямое подключение и подключение через концентратор

Структурированные ЛВС строятся с использованием коммутаторов рабочих групп, то есть устройств имеющих 12-24 порта 10Base-T и 1-2 порта 100Base-T. Такие коммутаторы обеспечивают скоростной доступ, без ожидания каждому клиенту к общим ресурсам.

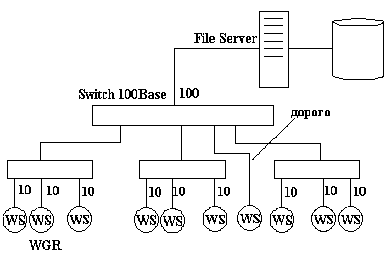

Доступ через коммутаторы

Увеличить число рабочих станций в сети, можно используя стековые концентраторы. При этом они могут быть объединены как через общие устройства управления, так и в цепочку. Достоинство второго решения – повышенная надежность. MAC адреса – адреса сетевых адаптеров (Media Access Control). (10+100) – обозначения коммутатора.

Дальнейшее развитие технологии Switch Ethernet привело к появлению коммутаторов позволяющих подключать к порту рабочие станции, работающие как со скоростью 10 Мбит/с, так и 100 Мбит/с. Это достигается с помощью использования механизма Auto-Negotiation (переговоры) или Auto-Sensive. Коммутаторы 10/100 могут использоваться как коммутаторы рабочих групп, так и самостоятельно. Их достоинством является способность передавать данные только на указанный порт, не блокируя среду передачи.

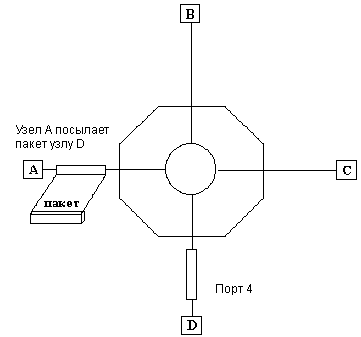

Передача пакета

Внутренняя таблица адресов:

АдресПорт
A1
B2
C3
D4

Кроме того, каждый порт коммутатора имеет свой буфер памяти и таблицу адресов (MAC-адресов), с которыми он может взаимодействовать. Этим ограничивается число WS (домен коллизий), которым рабочая станция посылает широковещательные пакеты.

Домены коллизий

В силу схожести концентраторов и коммутаторов, коммутаторы 10/100 иногда называют коммутирующими концентраторами Switched Hub.
