Метод IDEF1X

Моделирование данных

Одной из основных частей информационного обеспечения является информационная база.

Разработка БД выполняется с помощью моделирования данных.

Цель моделирования данных состоит в обеспечении разработки ИС, концептуальной схемы БД в форме одной модели или нескольких локальных моделей. Которые относительно легко могут быть отображены в любой системе БД.

Наиболее распространенным средством моделирования является диаграмма "сущность-связь" (ERD - Entity Relationship Diagram).

С помощью ERD документируются информационные аспекты бизнес систем, включая идентификацию объектов, важных для предметной области (сущности), свойства этих объектов (атрибутов) и их связей с другими объектами (отношений).


Базовые понятия ERD

Сущность (entity) - множество экземпляров реальных или абстрактных объектов, обладающих общими характеристиками.

Каждая сущность должна обладать уникальным идентификатором. Каждая сущность может обладать любым количеством связей с другими сущностями модели.

Связь (relationship) - поименованная ассоциация между двумя сущностями, значимая для рассматриваемой предметной области.

Связь - это ассоциация между сущностями, при которой каждый экземпляр одной сущности ассоциирован с произвольным количеством экземпляром второй сущности и наоборот.

Атрибут - любая характеристика сущности, значимая для рассматриваемой предметной области и предназначенная для квалификации, идентификации, классификации количественной характеристики или выражения состояния сущности.

Экземпляр атрибута - это определенная характеристика отдельного элемента множества.


Метод IDEF1X

Метод IDEF1X основан на подходе цены и позволяет построить модель данных, эквивалентную реляционной модели 3 нормально формы.

На основе совершенствования метода IDEF1 создана его новая версия - метод IDEF1X, разработанный с учетом требований простоты для изучения и возможности автоматизации.

IDEF1X диаграммы используются в ряде распространенных CASE-средств: ErWin, Design/IDEF.

В методе IDEF1X сущность является независимой, если каждый экземпляр сущности может быть однозначно идентифицирован без определения его отношений с другими сущностями.

Сущность называется зависимой, если однозначная идентификация сущности зависит от его отношения к другой сущности.

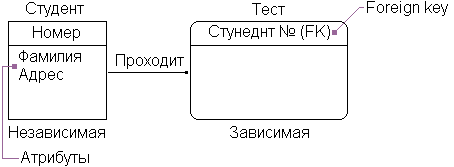

сущности IDEF1X

Связь может дополнительно определяться с помощью указания степени или мощности (количество экземпляров сущности потомка, которая может порождать каждый экземпляр сущности родителя). Если экземпляр сущности потомка однозначно определят свою связь с сущностью-родителем, то связь называется идентифицирующей и изображается ***. В противном случае связь идентифицирующая, изображается пунктирной линией. Здесь сущность-потомок независима от идентификатора, если она не является также сущностью потомка в какой-либо идентифицирующей связи.

Мощность связи может принимать следующие значения:
N - 0, 1 или более (по умолчанию)
Z - 0 или 1
P - 1 или более
Атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определенные первичным ключом (FK - Foreign Key) размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой. Сущности могут иметь также внешние ключи. Которые могут использоваться в качестве части или целого первичного ключа или не ключевого атрибута.
