Количественный анализ диаграмм UML

Методика количественной оценки и сравнения диаграмм UML основана на присвоении элементам диаграмм оценок, зависящих от их информационной ценности, а также о внесениях ими в диаграмму дополнительных сложностей.

Ценность отдельных элементов меняется в зависимости от типа диаграмм, на которой они находятся. Количественную оценку диаграммы можно провести по следующей формуле

количественная оценка диаграммы
S - оценка диаграммы
Sobj - оценки для элементов диаграммы
Slnk - оценки для связи на диаграмме
Obj - число объектов на диаграмме
Tobj - число типов объектов на диаграмме
Tlnk - число типов связи на диаграмме


Если диаграмма содержит большее число связей одного типа, то число и тип связи можно не учитывать и формула расчета приводится к виду:

количественная оценка диаграммы


Если на диаграмме классов показаны атрибуты и операции класса, можно учесть их при расчете, при этом оценка прибавляется к оценке соответствующего класса:

количественная оценка диаграммы
Scls - оценка операций и атрибутов для класса
Op - число операций в классе
Atr - число атрибутов класса


При этом учитываются только атрибуты и операции, отображаемые на диаграмме.

Приведем оценки для различных типов элементов и связей:


Основные элементы языка UML

Типы элемента Оценка для элемента
Класс 5
Интерфейс 4
Вариант использования 2
Компонент 4
Узел 3
Процессор 2
Взаимодействие 6
Пакет 4
Состояние 4
Примечание 10


Основные типы связей языка UML

Тип связи Оценка
Зависимость 2
Ассоциация 1
Агрегирование 2
Композиция 3
Обобщение 3
Реализация 2

Остальные типы связей должны рассматриваться как ассоциации.

Недостатком диаграммы является как слишком низкая оценка (при этом диаграмма не достаточно информативна), так и высокая (при этом диаграмма обычно слишком сложна для понимания). Приведем диапазон оптимальных оценок для основных типов диаграмм.


Диапазон оценок для диаграмм UML

Тип диаграммы Диапазон оценок
Диаграмма классов с атрибутами и операциями 5 - 5.5
Диаграмма без атрибутов и операций 3 - 3.5
Диаграммы компонентов 3.5 - 4
Диаграммы вариантов использования (USE CASE) 2.5 - 3
Диаграммы размещения 2 - 2.5
Диаграммы последовательности 3 - 3.5
Кооперативная диаграмма 3.5 - 4
Диаграммы пактов 3.5 - 4
Диаграммы состояний 2.5 - 3

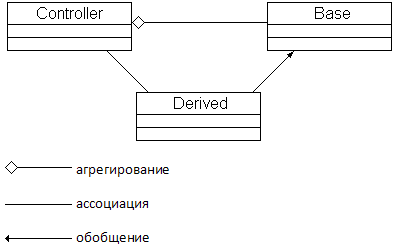

Пример оценки диаграммы классов:
